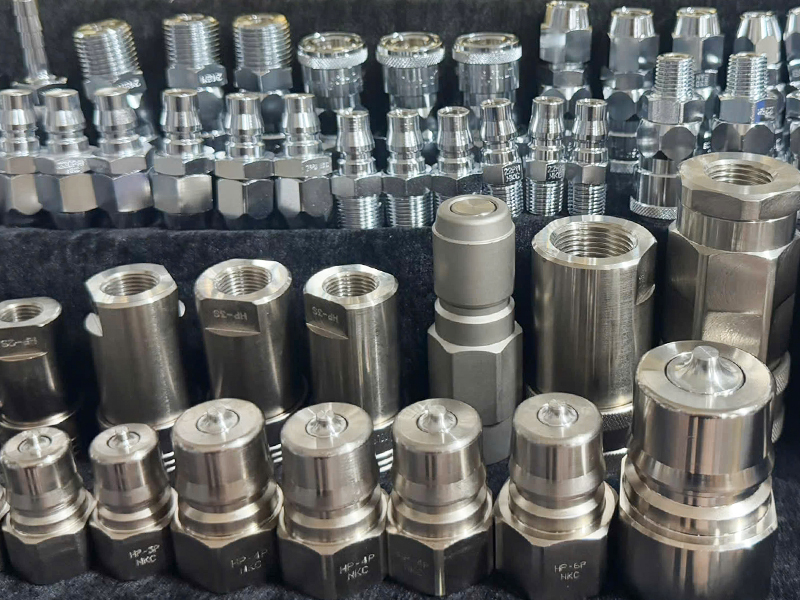

Các loại đầu nối nhanh phổ biến theo ứng dụng

Đây là cách phân loại dễ hiểu và thực tế nhất khi lựa chọn sản phẩm.

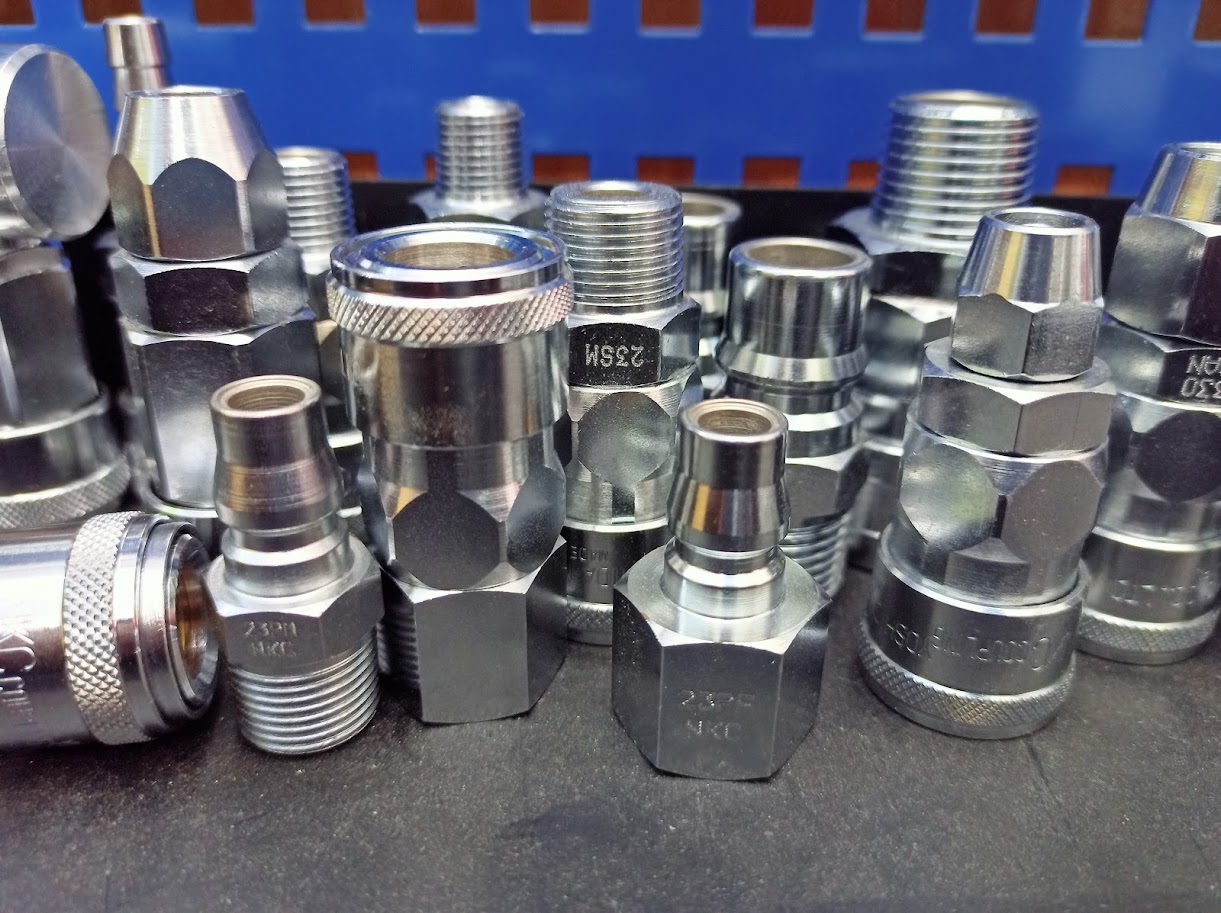

1. Đầu nối nhanh khí nén

Đầu nối nhanh khí nén được sử dụng để kết nối đường khí với máy móc, thiết bị và dụng cụ sử dụng khí nén. Sản phẩm thường xuất hiện trong các hệ thống máy nén khí, dây hơi, súng xì khí, máy mài khí nén, súng vặn bulong và dây chuyền sản xuất tự động.

Ưu điểm của loại này là thao tác tháo lắp nhanh, thuận tiện khi cần thay đổi dụng cụ hoặc bảo trì thiết bị.

Khi lựa chọn đầu nối khí nén cần quan tâm đến kích thước ren, kích thước đường khí, lưu lượng, áp suất làm việc và khả năng tương thích giữa Socket và Plug.

Ứng dụng phổ biến: nhà máy cơ khí, dây chuyền lắp ráp, gara ô tô, máy móc tự động và các thiết bị khí nén.

→ Xem thêm: Đầu nối nhanh khí nén

2. Đầu nối nhanh thủy lực

Đầu nối nhanh thủy lực được thiết kế cho các hệ thống truyền động bằng dầu hoặc chất lỏng thủy lực.

Đặc điểm quan trọng của nhóm này là khả năng làm việc trong điều kiện áp suất cao và yêu cầu độ kín tốt. Nhiều sản phẩm được tích hợp van đóng ở một hoặc cả hai đầu để hạn chế thất thoát dầu khi tháo kết nối.

Đầu nối thủy lực thường được sử dụng trên máy công trình, máy ép, thiết bị nâng hạ, hệ thống thủy lực công nghiệp và nhiều loại máy móc sản xuất.

Khi lựa chọn cần đặc biệt chú ý đến áp suất làm việc, áp suất cực đại, lưu lượng, vật liệu thân và loại gioăng làm kín.

→ Xem thêm: Đầu nối nhanh thủy lực

3. Đầu nối nhanh khuôn mẫu

Đầu nối nhanh khuôn mẫu được sử dụng nhiều trong khuôn ép nhựa, khuôn đúc và các hệ thống cần tuần hoàn nước hoặc dầu để kiểm soát nhiệt độ khuôn.

Đầu nối thường được lắp trên các đường nước vào – ra của khuôn, giúp việc kết nối hệ thống làm mát và thay khuôn diễn ra nhanh hơn.

Nhóm sản phẩm này có nhiều kích thước, kiểu Socket, Plug và cấu hình ren khác nhau. Một số dòng được thiết kế riêng cho môi trường nước nóng hoặc dầu nóng.

Khi lựa chọn đầu nối khuôn mẫu cần xác định:

• loại môi chất;
• nhiệt độ làm việc;
• áp suất;
• kích thước ren;
• vị trí lắp đặt;
• tiêu chuẩn kết nối.

→ Xem thêm: Đầu nối nhanh khuôn mẫu

4. Đầu nối nhanh tiêu chuẩn DME

Đầu nối nhanh DME là nhóm đầu nối thường gặp trong ngành khuôn mẫu, đặc biệt tại các hệ thống làm mát khuôn ép nhựa.

Điểm cần lưu ý là đầu nối DME có profile kết nối riêng. Vì vậy không nên chỉ căn cứ vào kích thước ren để xác định khả năng tương thích giữa Socket và Plug.

Đối với nhà máy sử dụng nhiều khuôn hoặc khuôn nhập khẩu từ các thị trường khác nhau, việc xác định đúng chuẩn đầu nối trước khi đặt hàng đặc biệt quan trọng.

Phân loại đầu nối nhanh theo vật liệu

Ngoài ứng dụng, vật liệu cũng là yếu tố quan trọng để phân biệt các loại đầu nối nhanh.

5. Đầu nối nhanh bằng đồng

Đầu nối nhanh bằng đồng được sử dụng phổ biến trong nhiều hệ thống khí nén, nước và thiết bị công nghiệp.

Đồng có khả năng gia công tốt và phù hợp với nhiều môi trường sử dụng thông thường. Đây cũng là vật liệu thường gặp trên các loại đầu nối dùng trong khuôn mẫu và đường dẫn khí.

Tuy nhiên, khả năng sử dụng thực tế vẫn cần được kiểm tra theo thông số của từng model, đặc biệt khi môi chất có nhiệt độ hoặc áp suất cao.

6. Đầu nối nhanh bằng thép

Đầu nối bằng thép thường được lựa chọn cho những ứng dụng yêu cầu độ bền cơ học và khả năng chịu áp tốt.

Vật liệu này xuất hiện nhiều trong các hệ thống khí nén công nghiệp và đặc biệt là thủy lực. Một số sản phẩm được xử lý hoặc mạ bề mặt để tăng khả năng chống ăn mòn.

Không nên dựa riêng vào vật liệu để đánh giá khả năng chịu áp; thông số áp suất cho phép phải được xác định theo catalogue của từng model.

7. Đầu nối nhanh inox

Đầu nối nhanh inox phù hợp với những môi trường yêu cầu khả năng chống ăn mòn cao hơn hoặc tiếp xúc với các loại môi chất đặc thù.

Sản phẩm thường được cân nhắc trong:

• môi trường có độ ẩm cao;
• hệ thống nước;
• hóa chất phù hợp;
• thực phẩm và thiết bị yêu cầu vệ sinh;
• môi trường có nguy cơ ăn mòn.

Khi chọn đầu nối inox cần kiểm tra cụ thể loại inox, vật liệu gioăng, môi chất và dải nhiệt độ cho phép.

8. Đầu nối nhanh bằng nhựa

Đầu nối nhanh nhựa có ưu điểm trọng lượng nhẹ và khả năng chống ăn mòn đối với một số môi trường nhất định.

Nhóm này thường được sử dụng trong các ứng dụng có yêu cầu áp suất thấp hơn hoặc cần vật liệu không kim loại.

Tuy nhiên, khả năng chịu nhiệt, chịu áp và tương thích hóa chất phụ thuộc rất lớn vào loại nhựa được sử dụng. Vì vậy cần kiểm tra thông số kỹ thuật cụ thể thay vì đánh giá chung dựa trên hình thức sản phẩm.

Phân loại theo cấu tạo van

Ngoài ứng dụng và vật liệu, đầu nối nhanh còn có thể được phân loại theo khả năng đóng dòng môi chất khi tháo kết nối.

• Đầu nối nhanh không van: Loại không van có đường dẫn thông trực tiếp giữa Socket và Plug. Khi tháo hai đầu, đường dẫn không tự động đóng. Cấu tạo này phù hợp với những hệ thống đã có van kiểm soát dòng riêng hoặc không yêu cầu giữ môi chất khi tháo kết nối.
• Đầu nối có van một phía: Một phía của đầu nối được tích hợp van tự đóng. Khi tháo kết nối, van giúp đóng đường dẫn ở phía được thiết kế nhằm hạn chế khí hoặc chất lỏng thoát ra ngoài.
• Đầu nối có van hai phía: Cả Socket và Plug đều có cơ cấu van. Khi hai đầu được tách ra, các van đóng lại ở cả hai phía, nhờ đó hạn chế lượng môi chất thất thoát. Loại này thường được quan tâm trong các hệ thống thủy lực, đường dầu và những ứng dụng cần kiểm soát môi chất tốt hơn.

Socket và Plug – hai thành phần chính của đầu nối nhanh

Dù thuộc nhóm khí nén, thủy lực hay khuôn mẫu, một bộ đầu nối nhanh thường được hình thành từ hai phần chính:

Socket là đầu cái, chứa cơ cấu khóa và trong nhiều thiết kế còn chứa van cùng gioăng làm kín.

Plug là đầu đực được đưa vào Socket để tạo kết nối.

Điểm đặc biệt quan trọng là Socket và Plug phải cùng profile hoặc được xác nhận tương thích. Hai đầu có cùng kích thước ren chưa chắc có thể kết nối với nhau. Ren là phần dùng để nối đầu nối với đường ống hoặc thiết bị, trong khi khả năng ghép Socket – Plug phụ thuộc vào hình dạng và tiêu chuẩn của phần kết nối nhanh.

Đây là nguyên nhân khiến nhiều trường hợp mua đúng ren nhưng vẫn không thể lắp sản phẩm vào hệ thống hiện có.

Nên chọn loại đầu nối nhanh nào?

Không có một loại đầu nối nhanh phù hợp cho tất cả ứng dụng. Việc lựa chọn nên bắt đầu từ điều kiện làm việc thực tế của hệ thống.

Trước tiên cần xác định môi chất: khí nén, nước, dầu thủy lực, nước nóng, dầu nóng hay môi chất khác. Sau đó kiểm tra áp suất và nhiệt độ vận hành để xác định dòng sản phẩm phù hợp.

Tiếp theo là lưu lượng, kích thước đường ống, chuẩn ren và vật liệu. Cuối cùng cần kiểm tra profile của Socket và Plug để đảm bảo hai đầu có thể kết nối chính xác.

Có thể lựa chọn sơ bộ theo hướng:

Bảng trên chỉ mang tính định hướng. Với từng hệ thống cụ thể vẫn cần đối chiếu catalogue và thông số của model.

Một số lưu ý khi lựa chọn đầu nối nhanh

Sai lầm thường gặp nhất là chọn sản phẩm chỉ dựa trên hình dáng hoặc kích thước ren. Để hạn chế chọn sai, nên kiểm tra đồng thời môi chất – áp suất – nhiệt độ – lưu lượng – vật liệu – chuẩn ren – profile Socket/Plug.

Đối với trường hợp cần thay thế một đầu nối đang sử dụng nhưng không còn đọc được model, nên chụp rõ Socket, Plug, vị trí ren và đo các kích thước cơ bản để nhà cung cấp hỗ trợ đối chiếu.

Không nên tự thay một dòng đầu nối khí nén bằng loại thủy lực hoặc ngược lại chỉ vì hai sản phẩm có thể lắp vừa về mặt cơ khí.

Khớp nối nhanh giá bao nhiêu? Mua ở đâu chính hãng?

Giá khớp nối nhanh phụ thuộc vào loại sản phẩm, model, kích thước, vật liệu, thương hiệu và số lượng đặt hàng. Do đó, để có báo giá chính xác cần xác định đúng model hoặc cung cấp thông số kỹ thuật của hệ thống.

Nihon Setsubi Việt Nam chuyên cung cấp các dòng khớp nối nhanh NKC YOSHIDA chính hãng, phục vụ hệ thống khí nén, thủy lực, khuôn mẫu và nhiều ứng dụng công nghiệp. Khách hàng được hỗ trợ đối chiếu model và lựa chọn sản phẩm theo môi chất, áp suất và điều kiện vận hành thực tế.

Hotline: 0909.788.885 – 0985.155.359
Email: dinhanh@nihon-setsubi.vn
Địa chỉ: Số 116 Quán Thánh, Phường Thành Đông, Thành phố Hải Phòng.

Kết luận

Các loại đầu nối nhanh công nghiệp có thể được phân chia theo ứng dụng, vật liệu và cấu tạo van, trong đó phổ biến nhất là đầu nối nhanh khí nén, thủy lực, khuôn mẫu và tiêu chuẩn DME.

Mỗi nhóm được thiết kế cho điều kiện làm việc khác nhau. Vì vậy, thay vì lựa chọn chỉ dựa vào kích thước hoặc hình dáng, cần xác định đầy đủ môi chất, áp suất, nhiệt độ, lưu lượng, vật liệu, kiểu ren và khả năng tương thích giữa Socket và Plug.
