Đầu nối nhanh là gì?

Đầu nối nhanh hay khớp nối nhanh là phụ kiện dùng để kết nối và ngắt nhanh hai đường ống, dây dẫn hoặc thiết bị mà không phải tháo toàn bộ mối nối ren.

Trong tiếng Anh, sản phẩm thường được gọi là Quick Coupling, Quick Coupler hoặc Quick Disconnect Coupling.

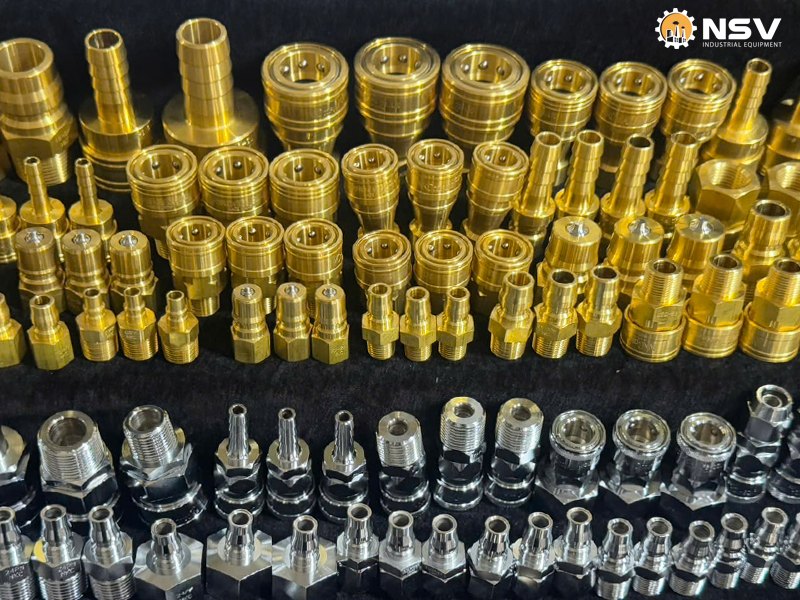

Một bộ đầu nối nhanh thông thường gồm hai phần:

• Socket: đầu cái.
• Plug: đầu đực.

Khi plug được đưa vào socket, cơ cấu khóa bên trong giữ hai bộ phận liên kết với nhau và tạo thành đường dẫn cho môi chất. Tùy từng thiết kế, đầu nối có thể được tích hợp van tự đóng nhằm hạn chế khí hoặc chất lỏng thoát ra khi tháo kết nối.

Nhờ khả năng tháo lắp nhanh, loại đầu nối này được sử dụng rộng rãi trong hệ thống khí nén, thủy lực, khuôn ép nhựa, máy móc sản xuất và nhiều thiết bị công nghiệp.

Cấu tạo của đầu nối nhanh

Thiết kế cụ thể khác nhau giữa từng dòng sản phẩm, nhưng một bộ đầu nối nhanh thường gồm các thành phần cơ bản sau:

• Thân đầu nối là bộ phận chịu lực và chứa cơ cấu bên trong. Thân có thể được chế tạo từ thép, đồng, thép không gỉ hoặc vật liệu khác tùy điều kiện sử dụng.
• Socket là phần đầu cái tiếp nhận plug. Bên trong socket thường bố trí cơ cấu khóa, gioăng làm kín và có thể có van đóng mở.
• Plug là đầu đực được đưa vào socket. Trên plug thường có rãnh hoặc bề mặt định hình để cơ cấu khóa của socket giữ lại.
• Cơ cấu khóa giúp socket và plug không tự tách rời trong quá trình làm việc. Một số đầu nối sử dụng bi khóa kết hợp với vòng trượt, trong khi những thiết kế khác có thể sử dụng cơ cấu khóa riêng.
• Gioăng làm kín giúp hạn chế rò rỉ môi chất tại vị trí kết nối.

Đối với loại có van, bên trong đầu nối còn có van và lò xo để đóng đường dẫn khi hai đầu được tách ra.

Nguyên lý hoạt động của đầu nối nhanh

Nguyên lý hoạt động có thể hiểu đơn giản qua hai trạng thái: kết nối và ngắt kết nối.

Khi kết nối, plug được đưa vào socket. Khi đạt đúng vị trí, cơ cấu khóa giữ plug lại. Với đầu nối có van, thao tác này đồng thời làm van bên trong mở để môi chất lưu thông qua đầu nối.

Quá trình có thể hình dung như sau: Đường ống → Socket → Plug → Thiết bị

Khi cần tháo, người vận hành tác động vào cơ cấu mở khóa theo thiết kế của sản phẩm. Plug được giải phóng khỏi socket. Nếu đầu nối sử dụng van tự đóng, van sẽ trở về trạng thái đóng để hạn chế môi chất thoát ra ngoài.

Nhờ cơ chế này, việc kết nối hoặc thay đổi thiết bị có thể thực hiện nhanh hơn so với tháo lắp các mối nối cố định.

Các loại đầu nối nhanh phổ biến

Đầu nối nhanh được sản xuất với nhiều cấu hình khác nhau để phù hợp với từng môi chất và điều kiện vận hành.

Đầu nối nhanh khí nén

Đầu nối nhanh khí nén được sử dụng để kết nối đường khí với máy nén khí, dây hơi, súng hơi, máy mài khí nén, súng vặn bulong và các thiết bị sử dụng khí nén khác. Đây là một trong những nhóm đầu nối được sử dụng phổ biến trong nhà máy cơ khí, dây chuyền lắp ráp và hệ thống sản xuất tự động.

→ Xem thêm: Đầu nối nhanh khí nén

Đầu nối nhanh thủy lực

Đầu nối nhanh thủy lực được sử dụng trên các đường dầu và hệ thống truyền động thủy lực. Do hệ thống thủy lực thường làm việc ở áp suất tương đối cao, sản phẩm cần được lựa chọn đúng theo áp suất, lưu lượng, kiểu van và môi chất sử dụng.

→ Xem thêm: Đầu nối nhanh thủy lực

Đầu nối nhanh khuôn mẫu

Trong khuôn ép nhựa và khuôn đúc, đầu nối nhanh thường được dùng để kết nối đường nước làm mát hoặc môi chất điều nhiệt giữa khuôn và hệ thống phụ trợ. Khả năng tháo lắp nhanh đặc biệt hữu ích khi nhà máy thường xuyên thay khuôn hoặc cần rút ngắn thời gian setup máy.

→ Xem thêm: Đầu nối nhanh khuôn mẫu

Đầu nối có van và không van

Xét theo cấu tạo dòng chảy, đầu nối có thể chia thành:

• Loại không van: đường dẫn mở khi tháo kết nối, phù hợp với các ứng dụng có cơ chế kiểm soát dòng riêng.
• Loại có van: van tự động đóng khi tháo kết nối nhằm hạn chế thất thoát môi chất.

Một số thiết kế có van ở cả socket và plug để kiểm soát tốt hơn lượng môi chất thất thoát khi ngắt kết nối.

Ứng dụng của đầu nối nhanh

Đầu nối nhanh được sử dụng trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối linh hoạt và thuận tiện cho bảo trì.

• Trong hệ thống khí nén, đầu nối được sử dụng giữa nguồn khí, dây hơi và dụng cụ khí nén.
• Trong hệ thống thủy lực, sản phẩm kết nối đường dầu với bơm, thiết bị công tác hoặc các cụm máy.
• Trong ngành khuôn mẫu, đầu nối được sử dụng trên các đường nước làm mát hoặc đường dẫn môi chất điều nhiệt.

Ngoài ra, sản phẩm còn xuất hiện trong máy CNC, dây chuyền tự động hóa, thiết bị lắp ráp, máy công trình và nhiều hệ thống sản xuất cần thường xuyên thay đổi kết nối.

Giá trị chính của đầu nối nhanh nằm ở khả năng giảm thời gian tháo lắp, thuận tiện bảo trì và giúp hệ thống linh hoạt hơn.

Cách lựa chọn đầu nối nhanh phù hợp

Không nên lựa chọn đầu nối chỉ dựa vào hình dáng bên ngoài hoặc kích thước ren. Trước khi chọn sản phẩm cần xác định một số thông số cơ bản.

• Môi chất là yếu tố đầu tiên cần xác định: khí nén, nước, dầu thủy lực, nước nóng hay môi chất khác.
• Áp suất làm việc phải nằm trong giới hạn cho phép của đầu nối.
• Nhiệt độ ảnh hưởng đến vật liệu thân và vật liệu làm kín.
• Lưu lượng quyết định kích thước đường dẫn phù hợp nhằm hạn chế tổn thất áp suất.
• Kích thước và chuẩn ren phải phù hợp với đường ống hoặc thiết bị cần kết nối.

Đặc biệt, socket và plug phải tương thích với nhau. Hai đầu nối có cùng kích thước ren không đồng nghĩa với việc chúng có thể ghép nối trực tiếp, bởi profile và tiêu chuẩn kết nối có thể khác nhau.

Vì vậy, khi chưa xác định được model, nên cung cấp hình ảnh đầu nối, kích thước, loại môi chất, áp suất và thông tin thiết bị để đối chiếu chính xác hơn.

Kết luận

Đầu nối nhanh là giải pháp kết nối giúp tháo lắp đường khí, dầu, nước hoặc các môi chất công nghiệp nhanh hơn so với các mối nối cố định. Một bộ đầu nối thường gồm socket và plug, kết hợp với cơ cấu khóa và hệ thống làm kín để tạo đường dẫn ổn định khi làm việc.

Tùy từng ứng dụng, đầu nối nhanh có thể được thiết kế riêng cho khí nén, thủy lực, khuôn mẫu hoặc các hệ thống dẫn môi chất khác. Việc lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ, lưu lượng, kích thước và khả năng tương thích giữa hai đầu kết nối.
